商贸公司暖通设计案例

发布时间:2019-10-31    来源:建筑设计院 设计院    浏览:

   我院于201812月受建设单位四川省某商贸有限公司的委托,承接该公司商铺内的空调暖通设计。

本项目原建筑概况为:原建筑地上十七层、地下一层,总建筑面积:56170平方米、耐火等级为一级,建筑总高度为56.9m,属于一类高层建筑。本次装修改造面积950平方米,装修不改变既有建筑耐火等级,建筑高度,建筑分类,建筑结构形式。本建筑原使用功能为商业,改造后使用功能为商业。

防烟部分:

1、楼梯间防烟设计不在本次设计范围内。

2、首层扩大消防前室采用自然通风,开窗面积大于5.5平米。

排烟部分:

1、大于20米的内走廊及大于50平米的无窗房间均设置机械排烟。排烟系统排烟管道设计风速不应大于20m/s,风口风速不应大于10m/s。

2、一层设置1个防烟分区,二层设置3个防烟分区。本四个防烟分区共用一个排烟系统,风机设置于二层独立的风机房内,每个防烟分区计算排烟量为每个平方米不小于60m³/h,且不小于15000m³/h;系统计算风量为任意两个相邻防烟分区的排烟量之和的最大值,系统设计风量为计算风量的1.2倍,风机选型以设计风量为依据,补风采用自然补风。

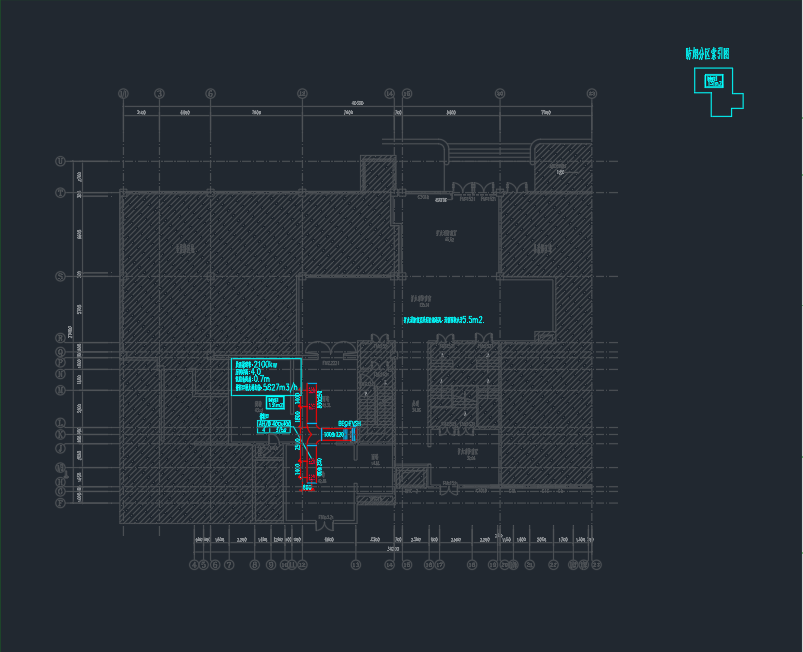

一层排烟平面图:

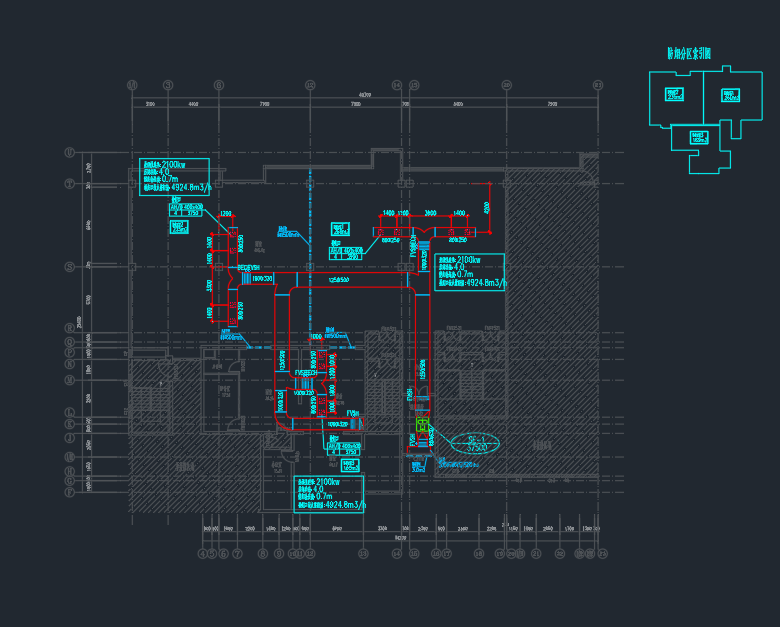

   二层排烟平面图:

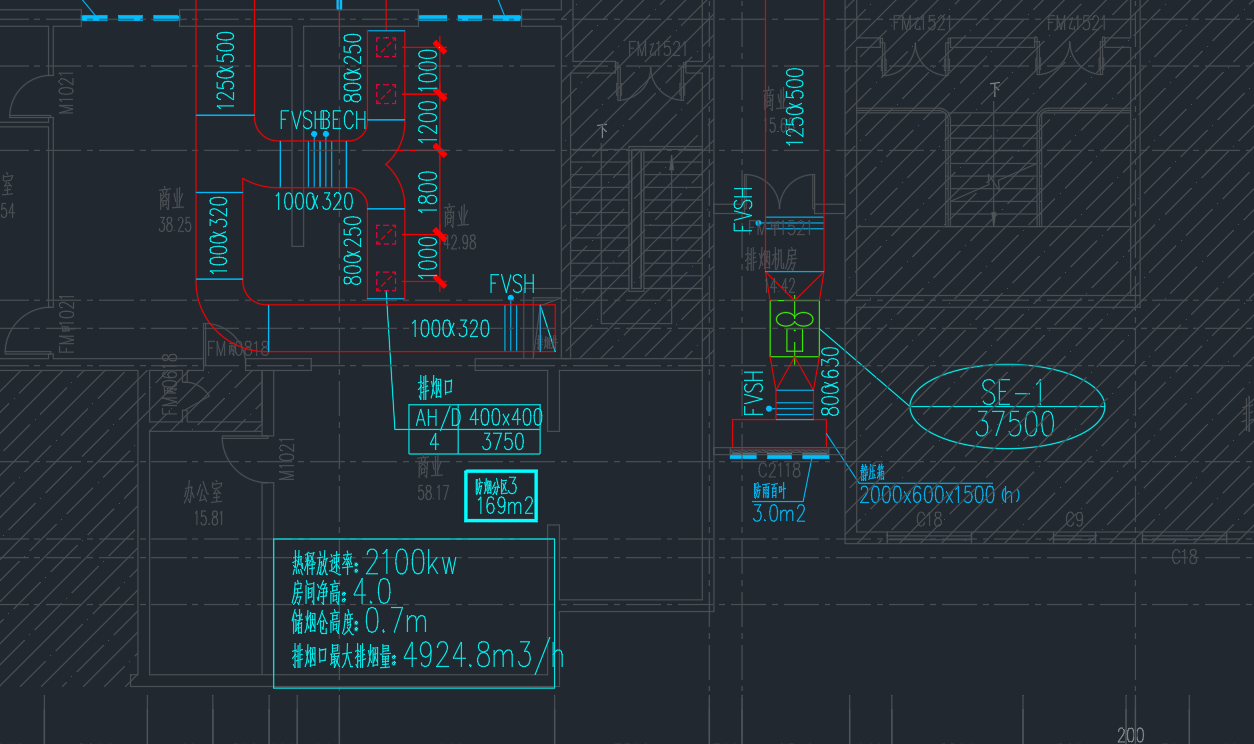

     局部平面图:
